第8章 实验指导书：URDF/Xacro 机器人建模

连接与构建见公共双端环境。本章模型包安装在独立 COM260 目录；Xacro、关节 GUI 与 RViz 在 x86 Humble 容器运行。

建模练习保留原课程的 5 kg 双轮模型，配套教案保留 10 kg 四轮模型，用于学习 URDF/Xacro、关节与 TF；Gazebo 运动仿真使用 TurtleBot3 Burger。

当前仓库仿真验证：Xacro 模型与 Gazebo/RViz 对照

实验目标

验证 Xacro 展开、Robot State Publisher 和 RViz RobotModel，并将课程自定义 URDF 与 robot_sim_demo 的 TurtleBot3 Burger SDF 模型进行对照。

运行步骤

cd ~/ROS2_RISCV_COM260
CH08=course_support/k3_com260_kit/scripts/x86-ch07-ch08.bash
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch08-model
bash "$CH08" start "$RUN_ID" urdf_demo_ros2 display_xacro.launch.py use_gui:=false
bash "$CH08" exec "$RUN_ID" bash -c 'xacro "$(ros2 pkg prefix urdf_demo_ros2)/share/urdf_demo_ros2/urdf/mybot.xacro" > /tmp/mybot.urdf; xmllint --noout /tmp/mybot.urdf; check_urdf /tmp/mybot.urdf'

结束这一轮模型展示后，另开一轮查看 Gazebo 模型：

bash "$CH08" stop "$RUN_ID"
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch08-gazebo
bash course_support/k3_com260_kit/scripts/x86-gazebo.bash start "$RUN_ID"

观察与验收

RViz 应显示 Xacro 模型及其 TF；Gazebo 显示 TurtleBot3 Burger 传感器模型。源码：src_k3_com260_kit/urdf_demo_ros2/urdf/、src_k3_pico_itx/robot_sim_demo/models/turtlebot3_burger/model.sdf。

在 x86 执行 bash course_support/k3_com260_kit/scripts/x86-gazebo.bash stop "$RUN_ID"，结束本轮 Gazebo 后再进入独立建模练习。

实际运行证据

Xacro、URDF 和参数检查共 34 项通过；从空目录建立的学生包完成普通模型和 marker 文件构建，运行检查 6 项通过。COM260 C++ 查询 x86 关节 TF 成功；详细结果见第八章实测证据。

连续原速录像 · 学生建包 CAST · COM260 关节查询 CAST。真实 GUI 记录的左右轮角度从 0 变为约 1.783 / -1.953 rad，按 Center 后回到 0。

实验课时：2 课时（90 分钟） | 课程建模练习

实验目标

1. 编写基础 URDF 描述机器人结构
2. 使用 XACRO 宏实现参数化建模
3. RViz2 可视化完整机器人模型

练习 8.1：基础 URDF 编写（约 30 分钟）

任务

编写一个简单差速机器人 URDF，包含：

• base_link：底盘长方体 (0.4×0.3×0.15)，蓝色，mass=5kg
• left_wheel_link / right_wheel_link：两个轮子 (cylinder, r=0.05, l=0.03)
• left_wheel_joint / right_wheel_joint：continuous 类型
• caster_wheel_link：万向轮 (sphere, r=0.02)

步骤

先在 x86 的 Humble 课程容器内创建独立练习包；以下操作以容器 shell 为执行环境，图形会话由公共环境入口提供。建模包只安装资源，无 Python 业务节点。

source /opt/ros/humble/setup.bash
mkdir -p ~/my_urdf_com260_ws/src
cd ~/my_urdf_com260_ws/src
ros2 pkg create urdf_demo --build-type ament_cmake --license Apache-2.0
cd urdf_demo
mkdir -p urdf launch rviz

1. 在 ~/my_urdf_com260_ws/src/urdf_demo/urdf/ 下创建 simple_robot.urdf
2. 运行 xacro 解析验证：xacro urdf/simple_robot.urdf
3. 使用 check_urdf 工具验证语法：check_urdf <(xacro urdf/simple_robot.urdf)

完整参考：simple_robot.urdf。创建的 plain URDF 与下一节 Xacro 展开后的 link、joint 和几何体应一致。

提示

<geometry>
  <cylinder radius="0.05" length="0.03"/>
</geometry>
<!-- visual/collision 内的圆柱体默认沿 Z 轴，需要旋转到 Y 轴 -->
<origin rpy="1.5708 0 0"/>

练习 8.2：XACRO 参数化建模（约 30 分钟）

任务

将练习 8.1 的 URDF 改写为 XACRO 文件 simple_robot.xacro：

1. 定义 <xacro:property>：wheel_radius, wheel_width, chassis_length, chassis_width, chassis_height
2. 编写 <xacro:macro name="wheel" params="name reflect"> 消除重复代码
3. 实例化左右轮：<xacro:wheel name="left" reflect="1"/>

步骤

1. 编写 simple_robot.xacro，参考 src_k3_com260_kit/urdf_demo/urdf/simple_robot.xacro
2. 将参考 display.launch.py 与 display.rviz 分别保存到练习包同名目录；在 CMakeLists.txt 中的 ament_package() 前添加 install(DIRECTORY launch urdf rviz DESTINATION share/${PROJECT_NAME})。在 package.xml 中声明 xacro、robot_state_publisher、joint_state_publisher、joint_state_publisher_gui、rviz2、launch_ros、ament_index_python 运行依赖。构建后运行：

source /opt/ros/humble/setup.bash
cd ~/my_urdf_com260_ws
colcon build --packages-select urdf_demo --symlink-install
source install/setup.bash
ros2 launch urdf_demo display.launch.py

3. 修改参数值（如 wheel_radius），观察模型变化

练习 8.3：RViz2 可视化机器人模型（约 30 分钟）

任务

配置 RViz2 完整显示机器人模型。

步骤

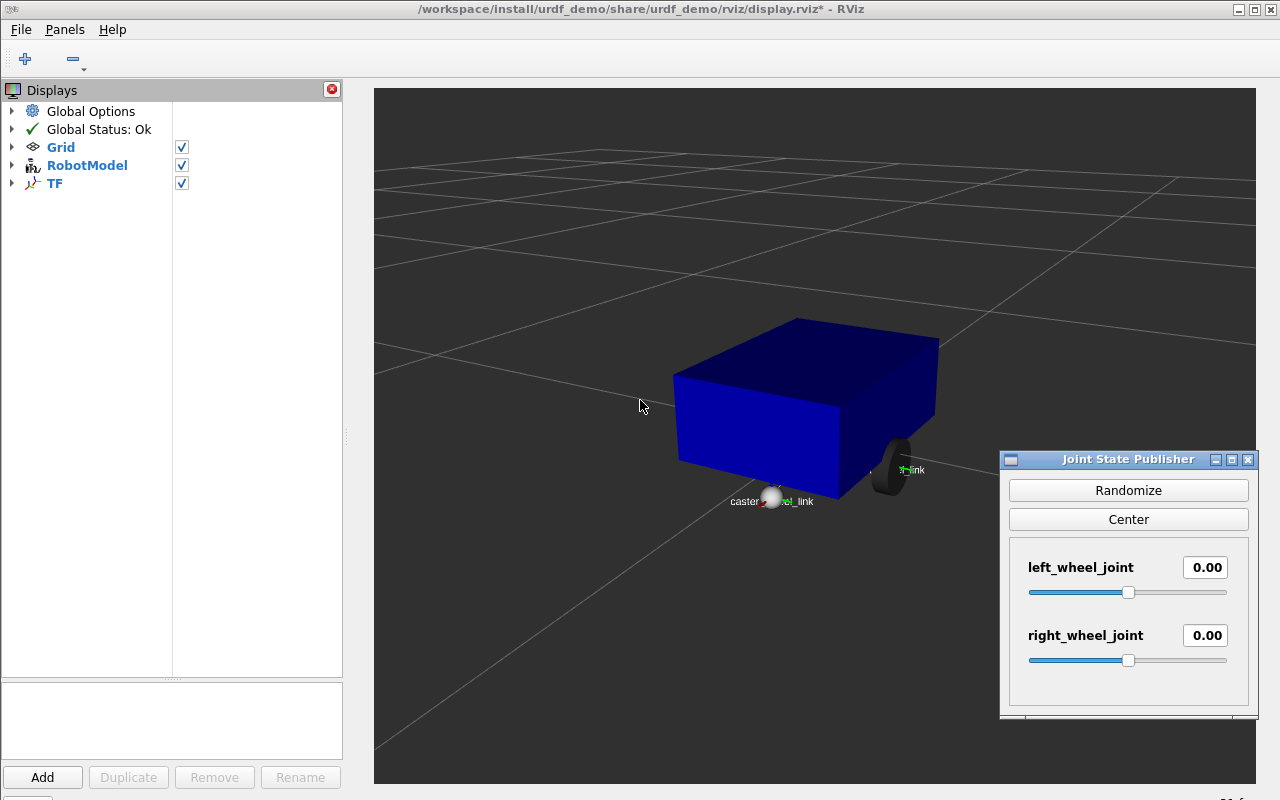

1. 在 RViz2 中添加 RobotModel 插件
2. 设置 Description Topic 为 /robot_description
3. 添加 TF 插件显示坐标系
4. 将 Fixed Frame 设为 base_link
5. 运行 joint_state_publisher_gui，拖动滑块测试关节运动
6. 保存 RViz 配置到 urdf_demo/rviz/display.rviz

use_gui:=false 使用无图形界面的 joint_state_publisher；默认 use_gui:=true 使用滑块程序 joint_state_publisher_gui。两者均发布 /joint_states，同一轮只启动一个。轮子转轴为关节 Y 轴，圆柱几何旋转放在 visual/collision，避免 GUI 中绕错误轴转动。

图中轮半径由 0.05 m 改为 0.08 m，其余底盘尺寸保持不变；恢复原半径后继续后续练习。

思考题

1. robot_state_publisher 和 joint_state_publisher 的分工有何不同？
2. 如果 RViz 显示 "No transform from [left_wheel] to [base_link]"，可能是什么原因？
3. XACRO 宏中的 *origin 参数传递 block 时如何实现默认值？

练习 4：XACRO 自定义标记 — 为课程模型添加视觉标记（约 15 分钟）

目标

修改本章课程模型的 xacro 文件，在 base_link 上方添加一个红色球体标记，并在 RViz 中可视化。

步骤

步骤1：编辑 xacro 文件 在练习包 urdf/ 下将 simple_robot.xacro 复制为 marked_robot.xacro，随后在新文件的 <robot> 下、base_link 元素之外添加 marker link 和 joint（不能嵌套到 <link> 内）；完整示例为 marked_robot.xacro：

<link name="custom_marker">
  <visual>
    <geometry>
      <sphere radius="0.03"/>
    </geometry>
    <material name="red_marker">
      <color rgba="1.0 0.0 0.0 1.0"/>
    </material>
  </visual>
</link>

<joint name="marker_joint" type="fixed">
  <parent link="base_link"/>
  <child link="custom_marker"/>
  <origin xyz="0 0 0.3" rpy="0 0 0"/>
</joint>

步骤2：启动 RViz 验证

cd ~/my_urdf_com260_ws
colcon build --packages-select urdf_demo --symlink-install
source install/setup.bash
ros2 launch urdf_demo display.launch.py \
  model:="$(ros2 pkg prefix urdf_demo)/share/urdf_demo/urdf/marked_robot.xacro"

在 RViz 中添加 RobotModel，确认红色球体出现在机器人顶部。

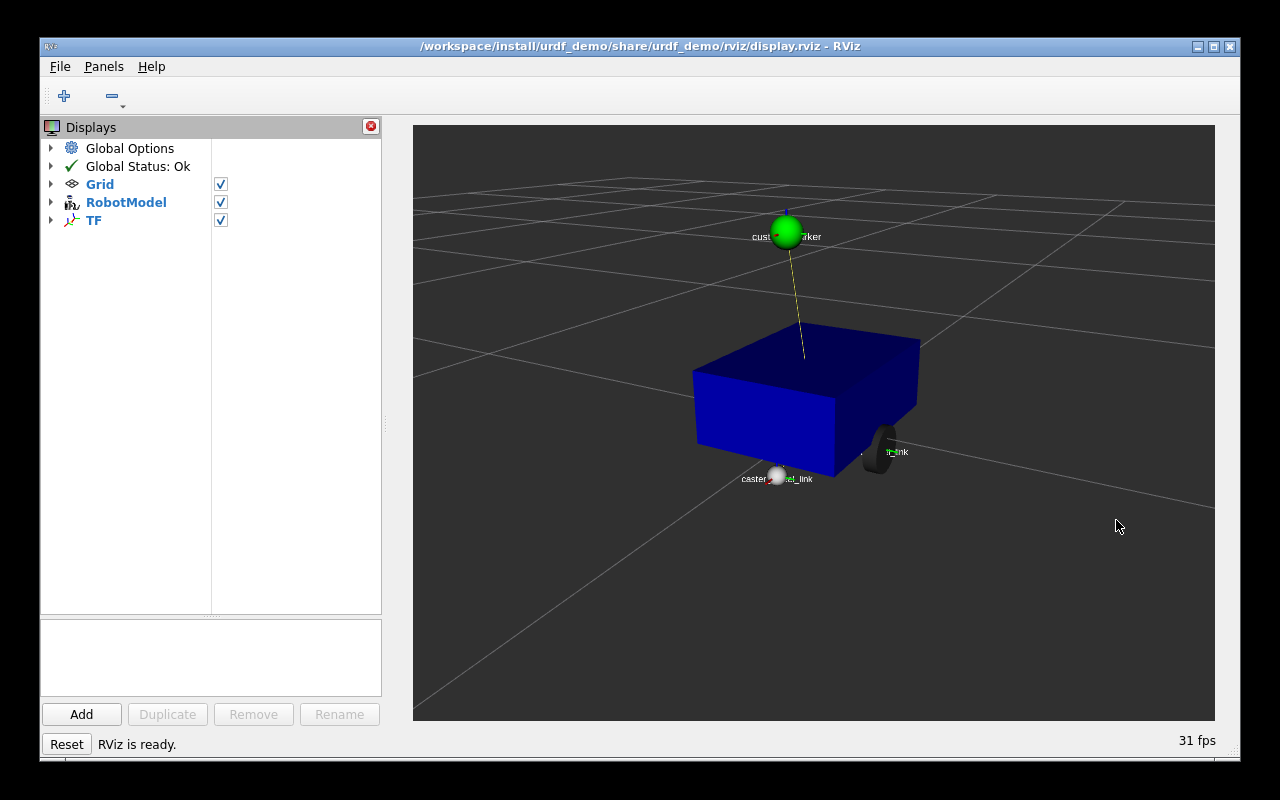

步骤3：修改 marker 位置和颜色 改变 <origin xyz="..." /> 和 <color rgba="..." /> 参数，重新启动观察变化。

✓ 验证：RViz 中课程模型顶部显示自定义红色球体标记，位置正确。

思考题

1. 如何在 xacro 宏中定义一个参数化的 marker，支持不同颜色和大小？
2. <visual> 和 <collision> 有什么区别？为什么 marker 可以省略碰撞？
