第7章 实验指导书：TF2 坐标变换系统
连接、双端分工与构建见公共双端环境。TF C++ 节点在 COM260 运行，Gazebo、RViz 与关节滑块在 x86 Humble 容器运行。下述教学 TF 与仿真 TF 分轮运行，避免同名 frame 被多个广播器同时发布。
当前仓库仿真验证：查询 TurtleBot3 Burger 传感器 TF
实验目标
在 Gazebo 发布的真实 TF 图上练习 tf2_echo、view_frames 和 RViz TF 显示，确认传感器 frame 与底盘 frame 的关系。
运行步骤
cd ~/ROS2_RISCV_COM260
CH01=course_support/k3_com260_kit/scripts/x86-gazebo.bash
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch07
bash "$CH01" start "$RUN_ID"另开终端：
source ~/.config/ros2-course-com260/env.bash
ros2 topic info /tf
ros2 run tf2_ros tf2_echo base_link laser_link
ros2 run tf2_tools view_frames观察与验收
RViz 中应能看到机器人 TF；tf2_echo 输出平移和旋转。frame 名称以 ros2 topic echo /tf 实际输出为准。源码：src_k3_pico_itx/robot_sim_demo/models/turtlebot3_burger/model.sdf、src_k3_pico_itx/robot_sim_demo/config/gazebo2_bridge.yaml。
在 x86 启动终端结束首轮仿真，再继续下面的教学 TF 练习：
bash "$CH01" stop "$RUN_ID"实验课时：2 课时（90 分钟） | TurtleBot3 Burger Gazebo 仿真
实验目标
- 掌握 TF2 广播与监听的核心 API
- 实现多传感器坐标系对齐
- 熟练使用 TF2 调试工具
练习 7.1：TF 广播和监听基础（约 30 分钟）
任务
- 编写
tf_broadcaster.cpp：以 20Hz 频率发布odom→base_link动态变换（圆形轨迹运动），同时发布base_link→laser_frame静态变换。 - 编写
tf_listener.cpp：监听并每秒输出laser_frame相对于base_link的位姿。
步骤
- 创建独立 C++ 包
tf_demo_lab_cpp，完整参考代码位于src_k3_com260_kit/tf_demo_lab_cpp/。已有工作区先核对内容，避免覆盖。
source ~/.config/ros2-course-com260/env.bash
mkdir -p ~/my_tf_com260_ws/src
cd ~/my_tf_com260_ws/src
ros2 pkg create tf_demo_lab_cpp --build-type ament_cmake --license Apache-2.0 \
--dependencies rclcpp geometry_msgs tf2 tf2_ros tf2_geometry_msgs
cd tf_demo_lab_cpp将下方广播器和监听器分别保存为 src/tf_broadcaster.cpp、src/tf_listener.cpp。本练习的 CMakeLists.txt 如下：
cmake_minimum_required(VERSION 3.8)
project(tf_demo_lab_cpp)
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(geometry_msgs REQUIRED)
find_package(tf2 REQUIRED)
find_package(tf2_ros REQUIRED)
find_package(tf2_geometry_msgs REQUIRED)
foreach(node tf_broadcaster tf_listener)
add_executable(${node} src/${node}.cpp)
target_compile_features(${node} PRIVATE cxx_std_17)
ament_target_dependencies(${node} rclcpp geometry_msgs tf2 tf2_ros tf2_geometry_msgs)
install(TARGETS ${node} DESTINATION lib/${PROJECT_NAME})
endforeach()
ament_package()编写完两个源文件后构建：
source ~/.config/ros2-course-com260/env.bash
cd ~/my_tf_com260_ws
python3 -m colcon build --packages-select tf_demo_lab_cpp --symlink-install
source install/setup.bash每个运行终端先执行 source ~/.config/ros2-course-com260/env.bash，再执行 source ~/my_tf_com260_ws/install/setup.bash。
- 运行广播器：
ros2 run tf_demo_lab_cpp tf_broadcaster - 运行监听器：
ros2 run tf_demo_lab_cpp tf_listener - 验证：
ros2 run tf2_ros tf2_echo base_link laser_frame
参考代码
tf_broadcaster.cpp 核心片段：
#include <chrono>
#include <cmath>
#include <memory>
#include <stdexcept>
#include <vector>
#include "rclcpp/rclcpp.hpp"
#include "geometry_msgs/msg/transform_stamped.hpp"
#include "tf2_ros/transform_broadcaster.h"
#include "tf2_ros/static_transform_broadcaster.h"
class TFBroadcaster : public rclcpp::Node
{
public:
TFBroadcaster() : Node("tf_broadcaster")
{
const double rate = declare_parameter("rate_hz", 20.0);
step_ = declare_parameter("angle_step", 0.05);
if (!std::isfinite(rate) || rate <= 0.0 || !std::isfinite(step_)) {
throw std::invalid_argument("rate_hz must be positive and angle_step finite");
}
dynamic_ = std::make_unique<tf2_ros::TransformBroadcaster>(*this);
static_ = std::make_unique<tf2_ros::StaticTransformBroadcaster>(*this);
std::vector<geometry_msgs::msg::TransformStamped> transforms;
auto add = [&](const char * child, double x, double y, double z) {
geometry_msgs::msg::TransformStamped t;
t.header.stamp = now(); t.header.frame_id = "base_link"; t.child_frame_id = child;
t.transform.translation.x = x; t.transform.translation.y = y; t.transform.translation.z = z;
t.transform.rotation.w = 1.0; transforms.push_back(t);
};
add("laser_frame", 0.2, 0.0, 0.1);
add("camera_frame", 0.15, 0.0, 0.25);
add("imu_link", 0.0, 0.0, 0.05);
add("left_wheel", 0.0, 0.15, -0.05);
add("right_wheel", 0.0, -0.15, -0.05);
static_->sendTransform(transforms);
RCLCPP_INFO(get_logger(), "已发送 5 个静态 TF 变换；动态频率 %.1f Hz，角步长 %.3f rad", rate, step_);
timer_ = create_wall_timer(std::chrono::duration<double>(1.0 / rate), [this]() {
geometry_msgs::msg::TransformStamped t;
t.header.stamp = now(); t.header.frame_id = "odom"; t.child_frame_id = "base_link";
t.transform.translation.x = std::cos(angle_); t.transform.translation.y = std::sin(angle_);
t.transform.rotation.z = std::sin(angle_ / 2.0); t.transform.rotation.w = std::cos(angle_ / 2.0);
dynamic_->sendTransform(t); angle_ += step_;
});
}
private:
double angle_{0.0}, step_{0.05};
std::unique_ptr<tf2_ros::TransformBroadcaster> dynamic_;
std::unique_ptr<tf2_ros::StaticTransformBroadcaster> static_;
rclcpp::TimerBase::SharedPtr timer_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv);
rclcpp::spin(std::make_shared<TFBroadcaster>());
rclcpp::shutdown();
return 0;
}tf_listener.cpp：
#include <chrono>
#include <memory>
#include "rclcpp/rclcpp.hpp"
#include "geometry_msgs/msg/point_stamped.hpp"
#include "tf2_geometry_msgs/tf2_geometry_msgs.hpp"
#include "tf2_ros/buffer.h"
#include "tf2_ros/transform_listener.h"
using namespace std::chrono_literals;
class TFListener : public rclcpp::Node
{
public:
TFListener() : Node("tf_listener"), buffer_(get_clock()), listener_(buffer_)
{
timer_ = create_wall_timer(1s, [this]() {
if (!buffer_.canTransform("base_link", "laser_frame", tf2::TimePointZero, tf2::durationFromSec(2.0))) {
RCLCPP_WARN(get_logger(), "等待 laser_frame 变换超时"); return;
}
try {
auto t = buffer_.lookupTransform("base_link", "laser_frame", tf2::TimePointZero);
const auto & p = t.transform.translation;
const auto & q = t.transform.rotation;
RCLCPP_INFO(get_logger(), "Laser→Base: pos=(%.3f, %.3f, %.3f), quat=(%.3f, %.3f, %.3f, %.3f)",
p.x, p.y, p.z, q.x, q.y, q.z, q.w);
geometry_msgs::msg::PointStamped point, camera;
point.header.frame_id = "laser_frame"; point.point.x = 1.0; point.point.y = 0.5;
const auto transform = buffer_.lookupTransform("camera_frame", "laser_frame", tf2::TimePointZero);
tf2::doTransform(point, camera, transform);
RCLCPP_INFO(get_logger(), "激光点 (1.0,0.5,0.0) → 相机系: (%.3f, %.3f, %.3f)",
camera.point.x, camera.point.y, camera.point.z);
} catch (const tf2::TransformException & e) {
RCLCPP_WARN(get_logger(), "坐标变换失败: %s", e.what());
}
});
}
private:
tf2_ros::Buffer buffer_;
tf2_ros::TransformListener listener_;
rclcpp::TimerBase::SharedPtr timer_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv); rclcpp::spin(std::make_shared<TFListener>());
rclcpp::shutdown(); return 0;
}本广播器按实验正文使用角步长 0.05 rad（20 Hz）；原参考 Python 源码使用 0.02 rad，两者不同。本章不将教学圆形 TF 当作实际里程计。
练习 7.2：多传感器坐标对齐（约 30 分钟）
任务
为 TurtleBot3 Burger 扩展多传感器 TF 树：在 base_link 下添加 camera_frame、imu_link、left_wheel 和 right_wheel 四个子系，实现激光雷达点到相机坐标系的对齐变换。
步骤
- 在
tf_broadcaster.cpp中扩展静态变换广播：base_link→camera_frame：(x=0.15, z=0.25)base_link→imu_link：(x=0.0, z=0.05)base_link→left_wheel：(y=0.15, z=-0.05)base_link→right_wheel：(y=-0.15, z=-0.05)
- 在
tf_listener.cpp中实现激光→相机坐标转换：
geometry_msgs::msg::PointStamped point, camera;
point.header.frame_id = "laser_frame";
point.point.x = 1.0; point.point.y = 0.5;
const auto transform = buffer_.lookupTransform(
"camera_frame", "laser_frame", tf2::TimePointZero);
tf2::doTransform(point, camera, transform);上述完整监听器已包含这一转换。按给定静态偏移，理论点为 (1.05, 0.50, -0.15) m；实际结果须从本轮输出核对。
3. 运行 view_frames 验证完整的 TF 树结构。
练习 7.3：TF 调试工具使用（约 30 分钟）
任务
使用 TF2 三大调试工具诊断和验证坐标系系统。
步骤
- tf2_echo：实时查看任意两坐标系间变换
ros2 run tf2_ros tf2_echo base_link laser_frame
ros2 run tf2_ros tf2_echo odom base_link
ros2 run tf2_ros tf2_echo camera_frame laser_frame- tf2_monitor：监视所有 TF 发布者，查看帧率和延迟
ros2 run tf2_ros tf2_monitor- view_frames：生成 PDF 坐标树并分析
ros2 run tf2_tools view_frames
# 查看命令输出指示的 frames*.pdf（Humble可能在文件名中加入时间戳）思考题
- 如何判断 TF 树中是否存在环路？
- 如果
lookupTransform频繁报ExtrapolationException，说明什么？如何修复？ - 为什么要使用
canTransform而不是直接lookupTransform？
练习 4：TF 仿真查询 — 查询 TurtleBot3 Burger 传感器坐标系（约 15 分钟）
目标
启动仿真后，使用 TF2 查询 LiDAR 和 Camera 相对于 base_link 的位置，计算传感器安装偏移。
步骤
步骤1：启动仿真
先在 COM260 各教学节点终端按 Ctrl+C，停止练习 7.1～7.3 的广播器和监听器，再在 x86 执行：
cd ~/ROS2_RISCV_COM260
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch07-sensors
bash course_support/k3_com260_kit/scripts/x86-gazebo.bash start "$RUN_ID"步骤2：编写 src/tf_lookup.cpp
回到 COM260：先执行 cd ~/my_tf_com260_ws/src/tf_demo_lab_cpp，再保存下列源码并修改本包 CMakeLists.txt。
#include <chrono>
#include <memory>
#include "rclcpp/rclcpp.hpp"
#include "tf2_ros/buffer.h"
#include "tf2_ros/transform_listener.h"
using namespace std::chrono_literals;
class TfLookup : public rclcpp::Node
{
public:
TfLookup() : Node("tf_lookup"), buffer_(get_clock()), listener_(buffer_)
{
timer_ = create_wall_timer(2s, [this]() {
for (const char * frame : {"laser_link", "camera_link"}) {
try {
const auto t = buffer_.lookupTransform("base_link", frame, tf2::TimePointZero);
const auto & p = t.transform.translation;
RCLCPP_INFO(get_logger(), "%s 位置: x=%.3f, y=%.3f, z=%.3f", frame, p.x, p.y, p.z);
} catch (const tf2::TransformException & e) {
RCLCPP_WARN(get_logger(), "%s TF查询失败: %s", frame, e.what());
}
}
});
}
private:
tf2_ros::Buffer buffer_;
tf2_ros::TransformListener listener_;
rclcpp::TimerBase::SharedPtr timer_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv); rclcpp::spin(std::make_shared<TfLookup>());
rclcpp::shutdown(); return 0;
}在 CMakeLists.txt 的 ament_package() 前增加以下内容，然后重新编译：
add_executable(tf_lookup src/tf_lookup.cpp)
target_compile_features(tf_lookup PRIVATE cxx_std_17)
ament_target_dependencies(tf_lookup rclcpp tf2 tf2_ros geometry_msgs)
install(TARGETS tf_lookup DESTINATION lib/${PROJECT_NAME})步骤3：运行
source ~/.config/ros2-course-com260/env.bash
cd ~/my_tf_com260_ws
python3 -m colcon build --packages-select tf_demo_lab_cpp --symlink-install
source install/setup.bash
ros2 run tf_demo_lab_cpp tf_lookup原示例只查询 LiDAR；这里依照本练习目标同时查询 LiDAR 与 Camera。Burger 使用 laser_link、camera_link，应先以实际 TF 树核对，不沿用不存在的 laser frame。
✓ 验证：终端输出 LiDAR 和 Camera 相对 base_link 的位置坐标。用 ros2 run tf2_tools view_frames 查看完整 TF 树。
思考题
- TF 树中
base_footprint和base_link的区别是什么？ - 如果 TF 查询超时，如何处理？
结束查询后在 COM260 按 Ctrl+C，并在 x86 执行 bash course_support/k3_com260_kit/scripts/x86-gazebo.bash stop "$RUN_ID"。
实际运行证据
COM260 和 x86 各通过 31 项 TF 检查，包含 20 Hz 广播、五个静态 frame、历史插值、未来时刻拒绝、三次超时退出与晚加入监听器。激光点转换实测为 (1.050, 0.500, -0.150) m；完整位姿日志包含四元数。独立学生包从空目录完成两阶段构建和运行，见建包 CAST。详细记录见第七章实测证据。

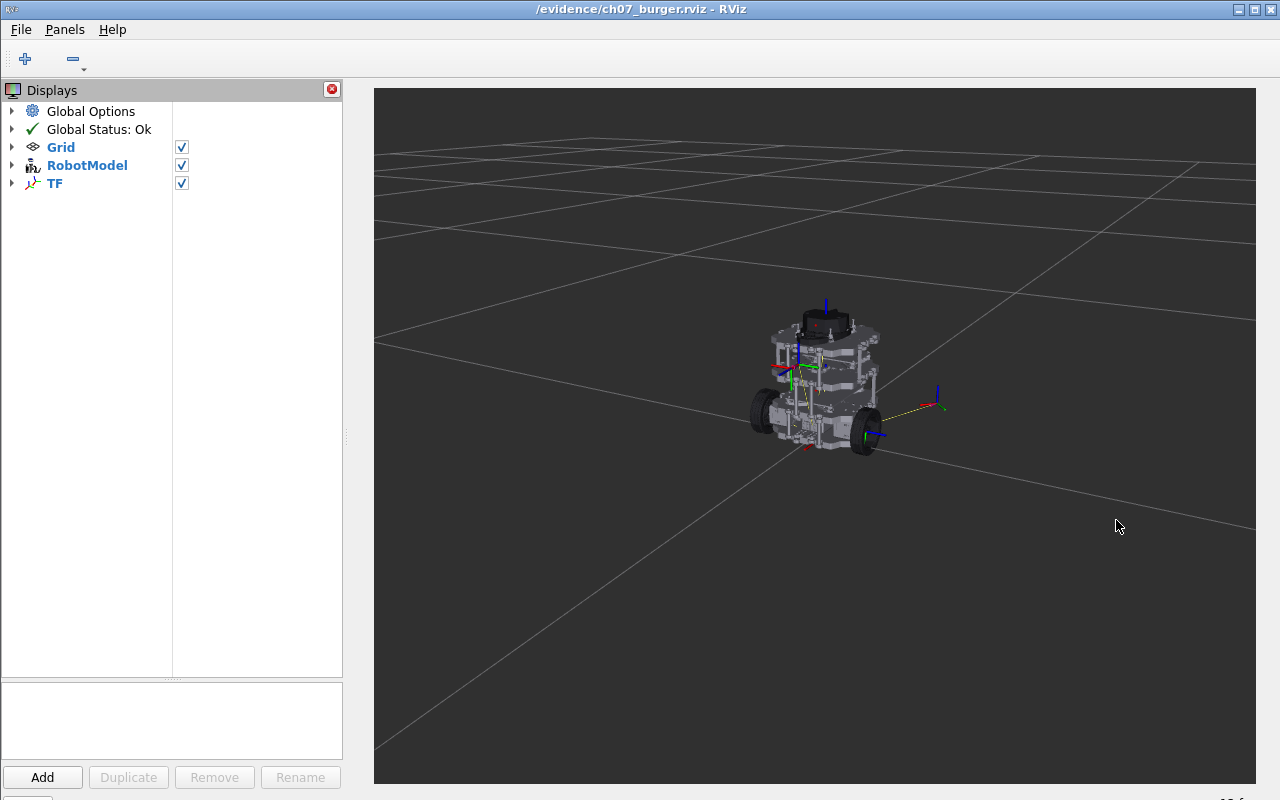

TF 连续原速录像 · 跨机查询 CAST。画面来自 x86 真实 RViz，广播器运行于 COM260，固定系为 odom。
Burger 的 LiDAR 和 Camera 相对 base_link 的实际平移分别为 (-0.032, 0.000, 0.162) m、(0.045, 0.000, 0.120) m。见板端查询 CAST及TF 树 PDF。

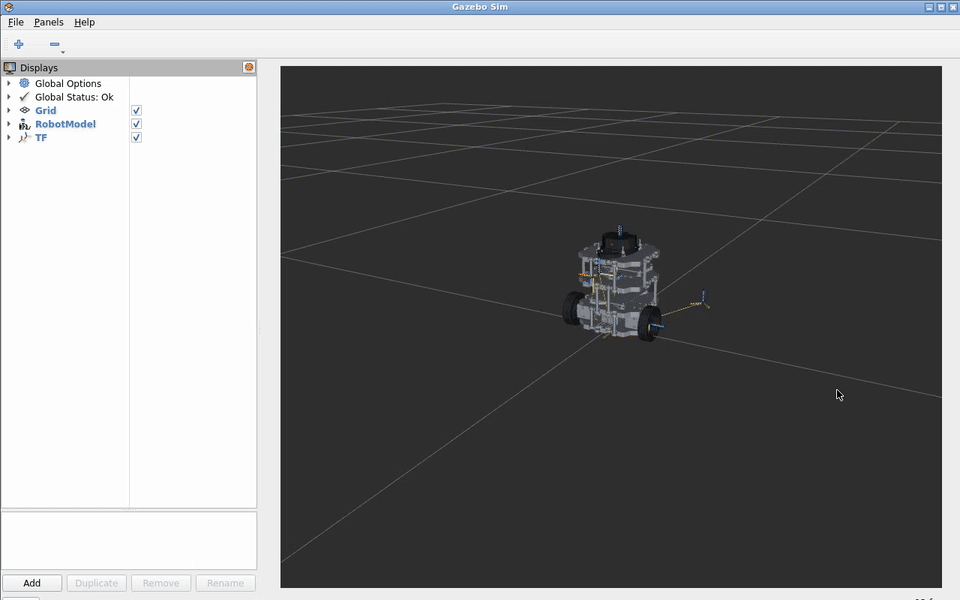

Gazebo 连续原速录像。停止后的 87 个 odom 样本中，末 20 条线速度和角速度均为零。
