第6章：参数系统与 Launch 文件
课程：ROS 2 C++17 编程 章节：第6章 课时：2 课时（90 分钟） 教学方式：讲授 + 演示
参数和控制节点在 COM260 执行；含 GUI／Nav2 的 Launch 在 x86 Humble 容器运行。环境和入口见公共环境。
6.1 参数系统
知识点 6.1.1：参数声明与获取
#include <chrono>
#include <memory>
#include <vector>
#include "rclcpp/rclcpp.hpp"
using namespace std::chrono_literals;
class ParamDemoNode : public rclcpp::Node
{
public:
ParamDemoNode() : Node("param_demo")
{
declare_parameter("robot_name", "burger");
declare_parameter("max_speed", 2.0);
declare_parameter("enable_debug", true);
declare_parameter("sensor_list", std::vector<std::string>{"lidar", "camera"});
timer_ = create_wall_timer(1s, [this]() {
RCLCPP_INFO(get_logger(), "机器人: %s, 最大速度: %.2f m/s",
get_parameter("robot_name").as_string().c_str(), get_parameter("max_speed").as_double());
});
}
double read_param_dynamic() {return get_parameter("max_speed").as_double();}
private:
rclcpp::TimerBase::SharedPtr timer_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv);
rclcpp::spin(std::make_shared<ParamDemoNode>());
rclcpp::shutdown();
}知识点 6.1.2：参数回调与动态重配置
#include <chrono>
#include <cmath>
#include <memory>
#include <vector>
#include "rclcpp/rclcpp.hpp"
#include "rcl_interfaces/msg/set_parameters_result.hpp"
using namespace std::chrono_literals;
class DynamicParamNode : public rclcpp::Node
{
public:
DynamicParamNode() : Node("dynamic_param")
{
declare_parameter("speed", 1.0);
callback_ = add_on_set_parameters_callback(
[](const std::vector<rclcpp::Parameter> & params) {
rcl_interfaces::msg::SetParametersResult result;
result.successful = true;
for (const auto & param : params) {
if (param.get_name() == "speed" &&
(param.get_type() != rclcpp::ParameterType::PARAMETER_DOUBLE ||
!std::isfinite(param.as_double()) || param.as_double() < 0.0 || param.as_double() > 10.0))
{
result.successful = false;
result.reason = "speed 必须为 [0.0, 10.0] 的有限浮点数";
break;
}
}
return result;
});
timer_ = create_wall_timer(1s, [this]() {
RCLCPP_INFO(get_logger(), "speed=%.2f", get_parameter("speed").as_double());
});
}
private:
OnSetParametersCallbackHandle::SharedPtr callback_;
rclcpp::TimerBase::SharedPtr timer_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv);
rclcpp::spin(std::make_shared<DynamicParamNode>());
rclcpp::shutdown();
}程序 6-1：参数动态回调模式。回调返回 SetParametersResult 告知验证结果。
知识点 6.1.3：YAML 参数文件
# config/params.yaml
/param_demo:
ros__parameters:
robot_name: 'burger'
max_speed: 2.0
enable_debug: true
sensor_list: ['lidar', 'camera', 'imu']# 通过 Launch 文件加载 YAML 参数
# 或命令行直接加载
ros2 run param_demo_cpp param_node \
--ros-args --params-file config/params.yaml知识点 6.1.4：官方要点——参数机制与命令行工具
官方 Understanding ROS 2 parameters 教程将参数定义为「每个节点的键值对配置项」，类型涵盖布尔、整数、浮点、字符串及四者的数组，可携带描述与默认值。命令行工具与本章 6.1 节对应：ros2 param list 列出参数、ros2 param get <node> <name> 读取、ros2 param set <node> <name> <value> 运行时修改、ros2 param dump 将参数快照保存为 YAML 文件。教程用小乌龟 background_b（背景蓝色分量）演示了「set 之后画面立即变色」的动态生效过程。
The Construct 的课程把参数分成两类理解：启动时静态配置（如分辨率、串口号）与运行时可调项（如速度上限）。前者求稳，后者求灵活——param set 让调试无需重启节点，而 dump/load 则保证调好的参数可固化复现。
知识点 6.1.5：官方要点——在节点类中使用参数
C++ 参数节点通常在构造函数中用 declare_parameter() 声明默认值，再用 get_parameter().as_string()、as_double() 等类型接口读取。rcl_interfaces::msg::ParameterDescriptor 可添加描述和类型约束；需要 undeclare_parameter() 删除的动态参数，要在 Humble 中显式设置 dynamic_typing=true。课程核心例程 param_demo_cpp/param_demo 在第二轮删除 param5，第三轮参数列表中不再出现它。
回调返回 SetParametersResult 只负责检查拟写入的值。避免在验证回调中提前修改驱动状态，因为同一请求还可能被其他校验拒绝；控制循环读取成功提交后的参数。完整实验节点同时检查启动覆盖值、运行时数值范围、字符串枚举及浮点有限性。
6.2 Launch 文件系统
知识点 6.2.1：Python Launch 文件基础结构
#!/usr/bin/env python3
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.conditions import IfCondition
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node
def generate_launch_description():
use_rviz = LaunchConfiguration('use_rviz')
return LaunchDescription([
DeclareLaunchArgument(
'use_rviz',
default_value='false',
description='是否启动 RViz2',
),
Node(
package='demo_nodes_cpp',
executable='talker',
name='my_talker',
output='screen',
),
Node(
package='demo_nodes_cpp',
executable='listener',
name='my_listener',
output='screen',
),
Node(
package='rviz2',
executable='rviz2',
name='rviz2',
output='screen',
condition=IfCondition(use_rviz),
),
])程序 6-2：Python Launch 文件最小示例。
知识点 6.2.2：高级 Launch 功能
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument, LogInfo
from launch.substitutions import LaunchConfiguration
from launch.conditions import IfCondition
from launch_ros.actions import Node
from launch_ros.parameter_descriptions import ParameterValue
def generate_launch_description():
# 声明可配置参数
use_rviz = LaunchConfiguration('use_rviz', default='false')
robot_speed = LaunchConfiguration('robot_speed', default='1.0')
return LaunchDescription([
# 声明命令行参数
DeclareLaunchArgument('use_rviz', default_value='false',
description='是否启动 RViz'),
DeclareLaunchArgument('robot_speed', default_value='1.0',
description='机器人最大速度'),
# 条件启动：仅当 use_rviz=true 时启动 RViz
Node(
package='rviz2',
executable='rviz2',
condition=IfCondition(use_rviz),
),
# 启动节点并传入参数
Node(
package='param_demo_cpp',
executable='param_node',
name='param_demo',
parameters=[{'max_speed': ParameterValue(robot_speed, value_type=float)}],
output='screen',
),
# 启动信息日志
LogInfo(msg=['启动完成，速度=', robot_speed]),
])知识点 6.2.3：IncludeLaunchDescription 组合启动
"""Compose Burger simulation and the Humble Nav2 lifecycle nodes on x86."""
import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument, IncludeLaunchDescription
from launch.conditions import IfCondition
from launch.launch_description_sources import PythonLaunchDescriptionSource
from launch.substitutions import LaunchConfiguration, PythonExpression
from launch_ros.actions import Node
def generate_launch_description():
share = get_package_share_directory('param_demo_cpp')
sim = get_package_share_directory('robot_sim_demo')
nav2 = get_package_share_directory('nav2_bringup')
use_rviz = LaunchConfiguration('use_rviz')
use_gazebo = LaunchConfiguration('use_gazebo')
gz_headless = LaunchConfiguration('gz_headless')
use_sim_time = LaunchConfiguration('use_sim_time')
return LaunchDescription([
DeclareLaunchArgument('use_rviz', default_value='true'),
DeclareLaunchArgument('use_gazebo', default_value='true'),
DeclareLaunchArgument('gz_headless', default_value='false'),
DeclareLaunchArgument('use_sim_time', default_value='true'),
DeclareLaunchArgument('gz_partition', default_value='com260_ch06'),
IncludeLaunchDescription(
PythonLaunchDescriptionSource(os.path.join(sim, 'launch', 'gazebo2.launch.py')),
condition=IfCondition(use_gazebo),
launch_arguments={
'gui': PythonExpression(["'false' if '", gz_headless, "' == 'true' else 'true'"]),
'rviz': 'false', 'drive': 'false', 'use_sim_time': use_sim_time,
'gz_partition': LaunchConfiguration('gz_partition'),
}.items(),
),
IncludeLaunchDescription(
PythonLaunchDescriptionSource(os.path.join(nav2, 'launch', 'bringup_launch.py')),
launch_arguments={
'map': os.path.join(share, 'maps', 'Software_Museum.yaml'),
'params_file': os.path.join(share, 'config', 'nav2_params.yaml'),
'use_sim_time': use_sim_time, 'autostart': 'true',
'use_composition': 'False',
}.items(),
),
Node(package='rviz2', executable='rviz2', name='navigation_rviz',
condition=IfCondition(use_rviz), output='screen',
arguments=['-d', os.path.join(share, 'rviz', 'navigation.rviz')],
parameters=[{'use_sim_time': use_sim_time}]),
])知识点 6.2.4：官方要点——Launch 基础与参数文件
官方 Creating a launch file 教程介绍了 Launch 系统的三种语法（Python 为首选）与核心概念：Node 动作描述单个节点（package、executable、name、namespace、parameters、remappings 六大常用项），LaunchDescription 容纳全部启动动作，launch_ros 提供节点级封装。教程特别演示了把参数直接写在 parameters=[{'background_r': 150, ...}] 里传入节点的方式。
批量参数推荐 YAML 文件方案：parameters=['path/to/params.yaml']。官方给出了 YAML 结构约定——首层为节点名（或 /** 通配），其下 ros__parameters: 键再列参数，且需在 Node 中用 name 指定节点名以匹配。这与本章 6.1.3 节的 robot_params.yaml 结构完全一致；ros2 param dump 生成的文件即可直接复用为启动参数文件。
知识点 6.2.5：官方要点——Launch 进阶与工程化实践
进阶用法集中在官方 Using launch files 系列与 launch 包 API 文档中：IncludeLaunchDescription 组合多个 launch 文件（如「驱动 + SLAM + RViz」拼装为系统级启动）；DeclareLaunchArgument + LaunchConfiguration 实现命令行传参 ros2 launch pkg file.launch.py map:=warehouse.yaml；IfCondition/UnlessCondition 控制节点启停；RegisterEventHandler 监听进程退出等事件实现失败重启。本章 6.2.2~6.2.3 节的高级 Launch 功能正是这些特性的综合运用。
Articulated Robotics 总结的分工模式值得记住：参数解决「节点的内部配置」，Launch 解决「系统的组合编排」，二者合用即可做到一份仓库适配仿真与实机多套场景。建议读者在完成练习 6.6 后，尝试用 param dump 导出调好的参数，再写一个带 DeclareLaunchArgument 的启动文件把参数文件路径开放为启动选项。
6.3 本章小结
本章总结了参数与 Launch 的五个要点：参数声明用 declare_parameter(name, default)，获取用 get_parameter(name).as_double() 等类型接口；参数回调 add_on_set_parameters_callback() 实现动态重配置和验证；YAML 文件存储参数，通过 --params-file 或 Launch 加载；Python Launch 文件使用 Node() 启动节点，LaunchConfiguration() 传递参数；IfCondition 实现条件启动，IncludeLaunchDescription 组合多个 Launch。
6.4 练习题
练习 6.1：编写节点 param_demo，声明 name、speed、mode 三个参数，每秒输出参数值。
练习 6.2：实现参数回调验证：speed 必须在 0.0~10.0 范围内，mode 只能是 "auto"/"manual"/"hybrid"。
练习 6.3：编写 YAML 参数文件，通过 --params-file 加载覆盖默认参数。
练习 6.4：编写 Python Launch 文件，同时启动 talker、listener 两个节点。
练习 6.5：在 Launch 中添加条件启动参数 use_rviz，控制 RViz 是否启动。
练习 6.6：使用 ros2 param list/get/set 命令行操作节点参数。
仿真结合实例（当前仓库）：用 Launch 参数切换 Gazebo、RViz 和巡航驱动
目标与知识点对应
robot_sim_demo 的 Launch 文件把 gui、rviz、drive、世界文件和生成位姿暴露为 Launch 参数。通过同一个入口切换运行模式，可以直接观察 LaunchConfiguration、条件启动和参数传递的效果。
运行步骤
在 x86 课程副本中，使用本章独立的 Humble/Nav2 镜像：
cd ~/ROS2_RISCV_COM260
CH06=course_support/k3_com260_kit/scripts/x86-ch06.bash
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch06
bash "$CH06" start "$RUN_ID" gazebo_ch06.launch.py gui:=false rviz:=false drive:=false
bash "$CH06" exec "$RUN_ID" ros2 launch param_demo_cpp gazebo_ch06.launch.py --show-args停止这一轮，再启动 GUI 与巡航：
bash "$CH06" stop "$RUN_ID"
RUN_ID=$(date -u +%Y%m%dT%H%M%SZ)-ch06-drive
bash "$CH06" start "$RUN_ID" gazebo_ch06.launch.py gui:=true rviz:=true drive:=true \
drive_linear_speed:=0.12 drive_angular_speed:=0.45观察结果

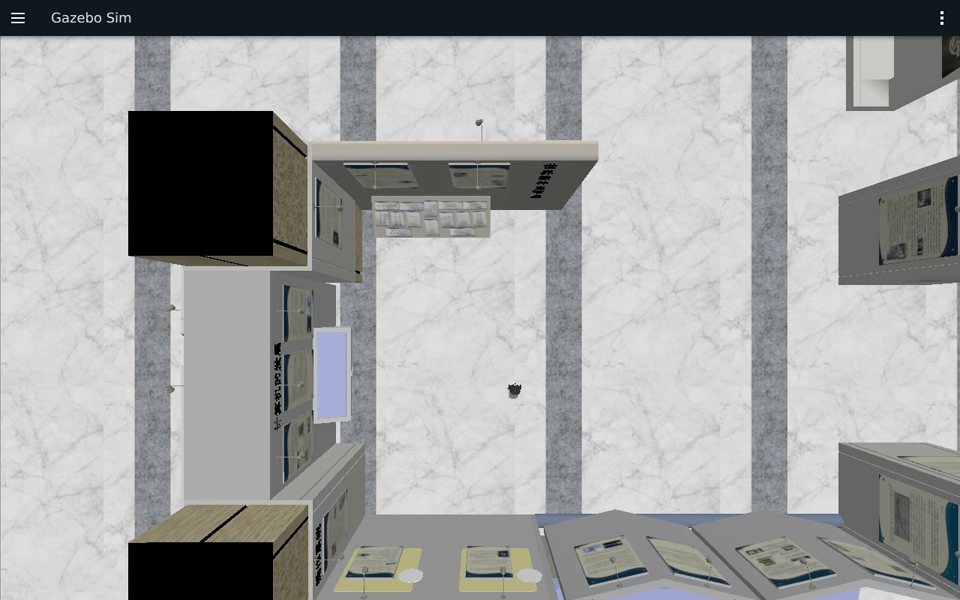

drive:=false 不启动巡航节点；drive:=true 时 C++ patrol_driver 发布巡航指令；rviz:=true 条件启动 RViz。修改 spawn_x、spawn_y 或速度参数后重新启动，比较仿真行为。动态调速练习则保持同一个 C++ speed_controller 运行，用 ros2 param set 更新速度并核对 /odom 反馈，两种操作的生效时机不同。
源码与相关配置
本章 C++ 参数与速度节点、YAML、Launch 位于 src_k3_com260_kit/param_demo_cpp/。包装 Launch 原样包含已有 Burger 仿真资源，巡航节点由独立 C++ 版本提供；Nav2 组合 Launch 使用官方 Humble 节点、地图与生命周期管理。完整步骤见第六章实验，结果见实测证据。
