第2章 实验指导书：Python 节点编程与工具链
当前仓库仿真验证：节点命名空间与工具链检查
实验目标
在移动机器人仿真运行时创建/检查 ROS 2 节点，练习 ros2 node 命令、节点重命名和 RViz 观察，验证 Python 节点与仿真节点处于同一 DDS 域。
运行步骤
source /opt/ros/jazzy/setup.bash
source install/setup.bash
ros2 launch robot_sim_demo gazebo2.launch.py \
gui:=true rviz:=true drive:=false另开终端运行并检查节点：
source install/setup.bash
ros2 run name_demo_cpp name_demo_node \
--ros-args -r __ns:=/student -p serial:=7
ros2 node list
ros2 node info /student/name_demo观察与验收
终端应显示 /student/name_demo 的完整名称；RViz 可显示仿真机器人和 TF。源码：src/name_demo_cpp/src/name_demo.cpp，仿真入口：src/robot_sim_demo/launch/gazebo2.launch.py。
实验课时：2 课时（90 分钟）
实验平台：Ubuntu 22.04 + ROS 2 Humble
实验目标
完成本实验后，学员应能够：
- 独立创建 ROS 2 Python 包和节点
- 配置 setup.py 中的 entry_points
- 使用日志系统进行程序调试
- 使用 ros2 命令行工具查看系统状态
- 使用 rqt_graph 和 RViz2 可视化工具
练习 3.1：创建并运行 Python 节点（约 30 分钟）
目标
创建一个完整的 Python 节点，通过定时器周期输出日志。
步骤
步骤1：创建 Python 包
cd ~/my_ros2_ws/src
ros2 pkg create hello_pkg --build-type ament_python \
--dependencies rclpy步骤2：编写节点代码
在 ~/my_ros2_ws/src/hello_pkg/hello_pkg/ 目录下创建 hello_node.py：
#!/usr/bin/env python3
"""hello_node: 第一个ROS2 Python节点 — 周期输出问候语和计时"""
import rclpy
from rclpy.node import Node
class HelloNode(Node):
"""周期输出问候语的节点 — 演示定时器和日志功能"""
def __init__(self):
# 初始化节点，名称为 hello_node
super().__init__('hello_node')
# 创建 1 Hz 定时器，回调 timer_callback
self.timer = self.create_timer(1.0, self.timer_callback)
self.count = 0 # 计数器
# 启动日志（仅输出一次）
self.get_logger().info('HelloNode 已启动！', once=True)
def timer_callback(self):
"""定时器回调 — 每1秒输出带计数器的日志"""
self.count += 1
self.get_logger().info(f'Hello ROS 2! 计数: {self.count}',
throttle_duration_sec=1)
def main(args=None):
rclpy.init(args=args) # ① 初始化 ROS 2
node = HelloNode() # ② 创建节点实例
try:
rclpy.spin(node) # ③ 进入事件循环（阻塞）
except KeyboardInterrupt:
pass # ④ 捕获 Ctrl+C 正常退出
finally:
node.destroy_node() # ⑤ 销毁节点释放资源
rclpy.shutdown() # ⑥ 关闭 ROS 2
if __name__ == '__main__':
main()步骤3：配置 setup.py
编辑 ~/my_ros2_ws/src/hello_pkg/setup.py，在 entry_points 中添加：
entry_points={
'console_scripts': [
'hello_node = hello_pkg.hello_node:main',
# ↑ 可执行命令 ↑ 模块路径:函数名
],
},步骤4：编译并运行
cd ~/my_ros2_ws
colcon build --packages-select hello_pkg --symlink-install
source install/setup.bash
ros2 run hello_pkg hello_node
# 期望输出：[INFO] HelloNode 已启动！
# [INFO] Hello ROS 2! 计数: 1
# [INFO] Hello ROS 2! 计数: 2步骤4：检查运行结果与图示一致
- 截图1：colcon build 输出显示编译成功
- 截图2：ros2 run 输出显示周期日志
- 截图3：
ros2 node list显示 /hello_node
参考代码
完整参考代码位于
lab_code/ch02_lab/hello_pkg/
练习 3.2：日志系统实验（约 30 分钟）
目标
掌握 ROS 2 日志系统，测试不同日志级别和节流功能。
步骤
步骤1：创建带日志功能的节点
在 hello_pkg/hello_pkg/ 下创建 logger_demo.py：
#!/usr/bin/env python3
"""logger_demo: 演示ROS2日志系统的分级输出、节流和一次性输出"""
import rclpy
from rclpy.node import Node
class LoggerDemoNode(Node):
"""展示日志系统全部特性"""
def __init__(self):
super().__init__('logger_demo')
# 设置日志级别为 DEBUG（默认仅输出 INFO 及以上）
self.get_logger().set_level(rclpy.logging.LoggingSeverity.DEBUG)
self.timer = self.create_timer(1.0, self.log_all_levels)
self.counter = 0
def log_all_levels(self):
"""输出各级别日志"""
self.counter += 1
self.get_logger().debug(f'DEBUG 消息 #{self.counter}')
self.get_logger().info(f'INFO 消息 #{self.counter}')
self.get_logger().warn(f'WARN 消息 #{self.counter}')
# 仅输出一次
if self.counter == 3:
self.get_logger().error('ERROR: 第3次出现异常!', once=True)
# 节流：每秒最多输出1次
if self.counter >= 5:
self.get_logger().warn(
'高频警告——已节流', throttle_duration_sec=2)
def main(args=None):
rclpy.init(args=args)
rclpy.spin(LoggerDemoNode())
rclpy.shutdown()
if __name__ == '__main__':
main()步骤2：配置 entry_points 并编译
在 setup.py 的 entry_points 中添加：
'logger_demo = hello_pkg.logger_demo:main',步骤3：运行并观察日志
cd ~/my_ros2_ws
colcon build --packages-select hello_pkg --symlink-install
source install/setup.bash
ros2 run hello_pkg logger_demo
# 观察各级别日志输出
# Ctrl+C 停止步骤4：使用命令行参数修改日志级别（要先在setup.py中注释掉# self.get_logger().set_level(rclpy.logging.LoggingSeverity.DEBUG)）
# 仅输出 ERROR 级日志
ros2 run hello_pkg logger_demo --ros-args --log-level ERROR
# 期望：仅看到 ERROR 输出
# 指定节点日志级别
ros2 run hello_pkg logger_demo --ros-args \
--log-level logger_demo:=WARN
# 期望：仅看到 WARN 及以上输出步骤4：检查运行结果与图示一致
- 截图1：默认日志输出（DEBUG ~ ERROR）
- 截图2：
--log-level ERROR仅显示错误日志
- 截图3：
rqt_console输出（ros2 run rqt_console rqt_console）
参考代码
完整参考代码位于
lab_code/ch02_lab/hello_pkg/hello_pkg/logger_demo.py
练习 3.3：可视化工具使用（约 30 分钟）
目标
使用 rqt_graph 和 RViz2 查看 ROS 2 系统状态。
步骤
步骤1：启动 talker 和 listener 两个节点
# 终端1
ros2 run demo_nodes_py talker
# 终端2
ros2 run demo_nodes_py listener步骤2：启动 rqt_graph
# 终端3
rqt_graph- 在 rqt_graph 界面中，观察节点（椭圆）与话题（矩形）的拓扑关系
- 勾选 "Nodes/Topics (all)" 查看完整图
- 截图保存拓扑图
步骤3：查看节点信息
# 终端3
ros2 node info /talker
# 期望输出：
# Subscribers: /parameter_events
# Publishers: /chatter: std_msgs/msg/String
ros2 node info /listener
# 期望输出：
# Subscribers: /chatter: std_msgs/msg/String
# Publishers: /parameter_events步骤4：启动 RViz2
rviz2- 左侧 "Displays" → Add → "By topic"，选择话题添加显示
- 理解 RViz2 的 Displays 面板和 Views 面板
步骤4：检查运行结果与图示一致
- 截图1：rqt_graph 中的节点-话题拓扑图
- 截图2：ros2 node info /talker 输出
- 截图3：RViz2 启动界面
思考题
rqt_graph中哪些是节点？哪些是话题？如何区分？椭圆表述节点，矩形表示话题，用箭头链接， 节点 → 话题表示发布，话题 → 节点表示订阅--log-level参数的默认值是多少？（练习3.1步骤1）默认参数是info，ROS2默认会输出 INFO、WARN、ERROR 和 FATAL 级别的日志，不会输出 DEBUG 日志- 如果
entry_points未正确配置，运行时会出现什么错误？（练习3.1步骤3、4）entry_points的作用是告诉ROS2运行哪个 Python 文件中的哪个函数作为程序入口。执行 ros2 run 时通常会提示 No executable found，如果模块或函数配置错误，还可能出现 ModuleNotFoundError 或 AttributeError
练习 4：节点与仿真交互 — 订阅 /odom 查看机器人位置（约 15 分钟）
目标
编写一个订阅者节点，订阅 XBot-U 仿真的 /odom 话题，实时输出机器人位置和速度。
步骤
步骤1：启动课程仿真
source ~/ros2_course_ws/install/setup.bash
ros2 launch robot_sim_demo_ros2 sim_bringup.launch.py
ros2 launch robot_sim_demo_ros2 sim_bringup.launch.py use_rviz:=true步骤2：创建 odom_monitor.py
#!/usr/bin/env python3
"""odom_monitor: 监听 XBot-U /odom 话题，实时显示机器人位置"""
import rclpy
from rclpy.node import Node
from nav_msgs.msg import Odometry
class OdomMonitor(Node):
def __init__(self):
super().__init__('odom_monitor')
# 订阅 /odom 话题（XBot-U 里程计数据）
self.sub = self.create_subscription(
Odometry, '/odom', self.odom_callback, 10)
def odom_callback(self, msg):
# 提取位置 (x, y) 和姿态 (yaw)
pos = msg.pose.pose.position
orient = msg.pose.pose.orientation
# 计算偏航角 (简化取 z * 2)
yaw = 2.0 * orient.z if orient.z < 1.0 else 0.0
self.get_logger().info(
f'XBot-U 位置: x={pos.x:.2f}m, y={pos.y:.2f}m, 航向={yaw:.2f}rad')
def main(args=None):
rclpy.init(args=args)
rclpy.spin(OdomMonitor())
rclpy.shutdown()
if __name__ == '__main__':
main()步骤3：运行测试
# 终端1：仿真已启动
# 终端2：启动 odom_monitor
cd ~/my_ros2_ws
source /opt/ros/humble/setup.bash
colcon build --packages-select hello_pkg --symlink-install
source install/setup.bash
ros2 run hello_pkg odom_monitor # 需要先添加到 setup.py 'odom_monitor = hello_pkg.odom_monitor:main'
# 终端3：发送控制指令改变机器人位置
ros2 topic pub /cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 0.2}, angular: {z: 0.5}}" -r 10✓ 验证：odom_monitor 终端实时输出机器人位置和航向变化。
思考题
/odom中的pose.pose.orientation使用四元数表示姿态，如何转换为欧拉角？使用 TF2转换为欧拉角 (Roll、Pitch、Yaw)，其中Yaw是航向角- 如何利用
/odom数据计算机器人的行驶总距离？每次接收 /odom 消息时，读取当前位置 (x, y)，与上一时刻的位置计算两点间距离 并将每次位移累加，得到机器人的总行驶距离。
实际运行证据

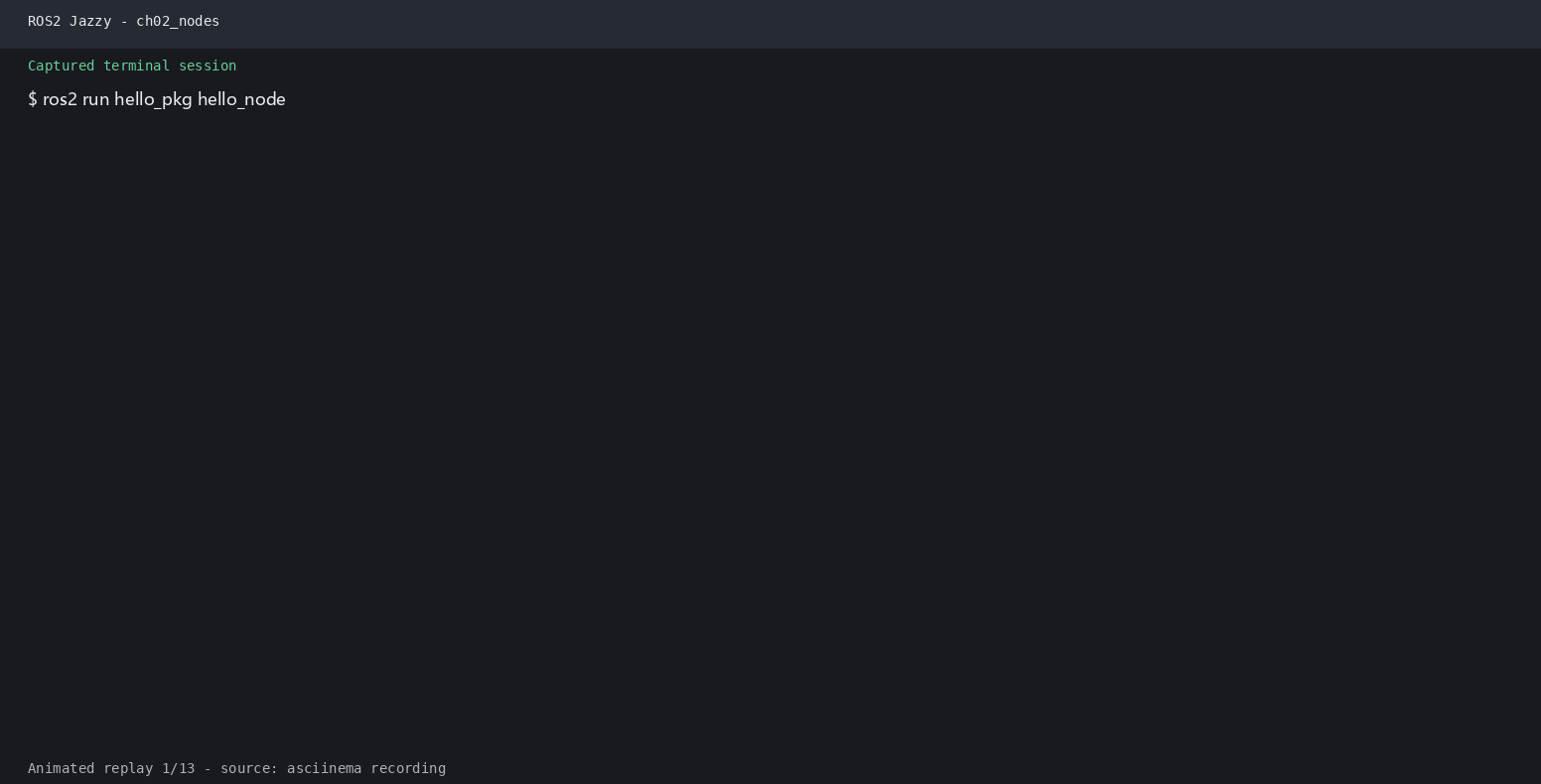

真实运行的 Python 节点、节点列表和节点信息输出：
原始录制：ch02_nodes.cast。完整证据索引见实际运行证据。
