第3章：话题通信（Topics）
课程：ROS2 Python 编程
章节：第3章
课时：2 课时（90 分钟）
教学方式：讲授 + 演示
3.1 发布-订阅模型原理
知识点 3.1.1：话题通信架构
话题通信是 ROS 2 中最基本的通信方式，采用异步、多对多的发布-订阅模式：
Publisher 1 ─────┐
├──► Topic: "/camera/image" ──► Subscriber A
Publisher 2 ─────┘ Subscriber B
Subscriber C
图 3-1：话题通信的多对多发布-订阅模型。发布者与订阅者完全解耦，互不知晓对方的存在。
知识点 3.1.2：Python Publisher API
import rclpy
from rclpy.node import Node
from std_msgs.msg import String # 标准消息类型
class TalkerNode(Node):
def __init__(self):
super().__init__('talker')
# 创建发布者：话题名 "chatter"，队列深度 10
self.publisher = self.create_publisher(
String, # 消息类型
'chatter', # 话题名称
10) # QoS 队列深度
# 创建定时器：每 0.5 秒发布一次
self.timer = self.create_timer(0.5, self.timer_callback)
self.count = 0
def timer_callback(self):
msg = String() # 创建消息对象
msg.data = f'Hello ROS 2: {self.count}' # 设置消息内容
self.publisher.publish(msg) # 发布消息
self.get_logger().info(f'发布: "{msg.data}"')
self.count += 1
def main(args=None):
rclpy.init(args=args)
rclpy.spin(TalkerNode())
rclpy.shutdown()程序 3-1：Python Publisher 完整示例。create_publisher 的三个核心参数：消息类型、话题名称、QoS 队列深度。
知识点 3.1.3：Python Subscriber API
from std_msgs.msg import String
class ListenerNode(Node):
def __init__(self):
super().__init__('listener')
# 创建订阅者：话题名 "chatter"，队列深度 10
self.subscription = self.create_subscription(
String, # 消息类型
'chatter', # 话题名称
self.listener_callback, # 回调函数
10) # QoS 队列深度
def listener_callback(self, msg):
"""收到消息时自动调用此函数"""
self.get_logger().info(f'收到: "{msg.data}"')
def main(args=None):
rclpy.init(args=args)
rclpy.spin(ListenerNode())
rclpy.shutdown()程序 3-2：Python Subscriber 完整示例。create_subscription 的回调函数签名必须为 callback(msg)，msg 为消息对象。
知识点 3.1.4：官方要点——编写发布者与订阅者
官方 Python 教程的 talker/listener 是核心范例：发布端用 create_publisher(String, 'topic', 10) 创建发布者，create_timer(0.5, timer_callback) 以 0.5 秒周期发布；订阅端用 create_subscription(String, 'topic', listener_callback, 10) 注册回调。教程特别指出两点：一是回调用例中的 msg 对象在回调返回后即失效，切勿保存引用；二是 String 属于 std_msgs，自定义类型需要在接口包中定义（见 3.3 节）。
初学者最常见的错误是把 create_timer 写成 while 循环加 time.sleep——这会导致节点阻塞、无法处理回调，官方教程通过「timer_callback + spin」的模式强调回调驱动的编程范式。对比 C++ 版本（rclcpp）可以体会到，相同话题两端可用不同语言实现，跨语言互通是 ROS 2 中间件层的天然能力。
3.2 标准消息类型
知识点 3.2.1：常用标准消息
ROS 2 提供丰富的标准消息类型，按功能包分类：
std_msgs/ # 基础类型
├── String # 字符串 (data: string)
├── Int32, Int64 # 整数
├── Float32, Float64 # 浮点数
├── Bool # 布尔值
├── Empty # 空消息（用作信号）
└── Header # 标准头 (stamp: time, frame_id: string)
sensor_msgs/ # 传感器消息
├── Image # 图像（rgb, depth）
├── LaserScan # 激光雷达扫描
├── PointCloud2 # 3D 点云
├── Imu # IMU 数据
└── Joy # 手柄数据
geometry_msgs/ # 几何消息
├── Twist # 速度指令 (linear + angular)
├── Pose # 位姿 (position + orientation)
├── Vector3 # 三维向量
└── Quaternion # 四元数
知识点 3.2.2：查看消息定义
# 查看消息类型定义
ros2 interface show std_msgs/msg/String
# 输出：string data
ros2 interface show geometry_msgs/msg/Twist
# 输出：
# Vector3 linear
# float64 x
# float64 y
# float64 z
# Vector3 angular
# float64 x
# float64 y
# float64 z
# 查看消息属性
ros2 interface proto std_msgs/msg/String
# 输出：string data知识点 3.2.3：官方要点——话题模型与命令行工具
官方 Understanding ROS 2 topics 教程以小乌龟记乌龟位置为例说明：话题（Topic）是节点之间传递消息的通道，消息类型是通信双方的唯一协议，发布者与订阅者互不知晓对方存在。Articulated Robotics 用「广播电台」作类比——发布者只负责播音，订阅者只负责收听，频道（话题名）与节目单（消息类型）必须一致才能收到内容。
教程要求掌握的话题命令与本章 3.2 节完全一致：ros2 topic list -t（含类型）、ros2 topic echo（查看消息流）、ros2 topic info（查看发布/订阅计数与 QoS）、ros2 topic hz（测频率）、ros2 topic bw（测带宽）。其中 info 输出的 QoS 行是排查「订阅不到数据」问题的关键——若发布端为 RELIABLE 而订阅端为 BEST_EFFORT，传感器数据可能通、控制指令可能丢，这正是本章练习 3.5 的实验动机。
3.3 自定义消息接口
知识点 3.3.1：创建自定义 .msg 文件
自定义消息接口需要单独创建一个包（仅支持 CMake 构建）：
custom_interfaces/
├── CMakeLists.txt
├── package.xml
└── msg/
└── SensorData.msg # 自定义消息定义文件
# CMakeLists.txt 关键配置
cmake_minimum_required(VERSION 3.8)
project(custom_interfaces)
find_package(rosidl_default_generators REQUIRED)
# 声明消息文件
rosidl_generate_interfaces(${PROJECT_NAME}
"msg/SensorData.msg"
)# msg/SensorData.msg 内容
float64 temperature # 温度 (℃)
float64 humidity # 湿度 (%)
float64 pressure # 气压 (hPa)
string device_id # 设备ID知识点 3.3.2：在 Python 中使用自定义消息
# 在 package.xml 中添加依赖
# <exec_depend>custom_interfaces</exec_depend>
from custom_interfaces.msg import SensorData
# 创建并发布自定义消息
msg = SensorData()
msg.temperature = 25.5
msg.humidity = 60.0
msg.pressure = 1013.25
msg.device_id = 'sensor_01'
self.publisher.publish(msg)知识点 3.3.3：官方要点——自定义消息类型与接口包
官方 Creating custom msg and srv files 教程以自定义消息为例，演示完整的接口包工作流：在 msg/ 目录编写 .msg 文件（如 Person.msg：string name, uint8 age, float32 height），在 package.xml 声明 rosidl_default_generators 依赖，在 CMakeLists.txt 调用 rosidl_generate_interfaces()，编译后即可用 ros2 interface show 查看、被其他包 import。
值得注意的是，ROS 2 的接口定义语言（IDL）支持默认值、数组与嵌套类型，.msg 中还允许引用其他接口包的类型（如 geometry_msgs/Point position）。这与本章 3.3 节及练习 3.3 自定义 Person.msg 的流程一致；Articulated Robotics 强调接口包应单独建包、独立编译，避免「接口改动导致功能包连锁重编译」的浪费。
3.4 QoS 配置实战
知识点 3.4.1：QoS 兼容性规则
Publisher ╲ Subscriber │ RELIABLE │ BEST_EFFORT
───────────────────────┼──────────┼─────────────
RELIABLE │ ✓ │ ✓
BEST_EFFORT │ ✗ │ ✓
图 3-2：QoS Reliability 兼容性矩阵。Publisher 的可靠级别必须 >= Subscriber 的可靠级别。
知识点 3.4.2：Python 中配置 QoS
from rclpy.qos import QoSProfile, ReliabilityPolicy, DurabilityPolicy, HistoryPolicy
# 方式1：使用预定义配置
from rclpy.qos import qos_profile_sensor_data
self.publisher = self.create_publisher(
Image, 'camera/image', qos_profile_sensor_data)
# 方式2：自定义 QoS
custom_qos = QoSProfile(
reliability=ReliabilityPolicy.BEST_EFFORT, # 传感器数据可丢包
durability=DurabilityPolicy.VOLATILE, # 不保存历史
history=HistoryPolicy.KEEP_LAST, # 保留最后 N 条
depth=5) # 队列深度 5
self.subscription = self.create_subscription(
LaserScan, 'scan', self.callback, custom_qos)知识点 3.4.3：官方要点——QoS 深入：可靠性、历史深度与生命周期
官方 About QoS 页面定义了五类策略：可靠性（Reliability，RELIABLE 保证送达/BEST_EFFORT 尽力而为）、历史记录（History，KEEP_LAST + depth 队列长度或 KEEP_ALL）、持久性（Durability，消息是否在节点迟到时补发）、期限（Deadline）与活跃度（Liveness）。ROS 2 还公开预置了三种默认档案：sensor_data（BEST_EFFORT + KEEP_LAST(5)，适合激光、图像）、system_default（RELIABLE + KEEP_LAST(10)）、params（参数用）。
The Construct 的课程用「电话通话 vs 对讲机」比喻两种可靠性：控制指令像电话需要保证接通（RELIABLE），传感器流像对讲机一条条播报，丢一条接着听（BEST_EFFORT）。若日志出现 Dropped X messages 或 Incompatible QoS policies 警告，即代表两端 QoS 不兼容——ros2 topic info -v 可直接查看双方的 QoS 详情用于排障。
3.5 多线程执行器与回调组
知识点 3.5.1：执行器类型
from rclpy.executors import SingleThreadedExecutor, MultiThreadedExecutor
# 单线程执行器（默认）：顺序执行所有回调
executor = SingleThreadedExecutor()
executor.add_node(node)
executor.spin()
# 多线程执行器：并行执行回调
executor = MultiThreadedExecutor(num_threads=4) # 4 个工作线程
executor.add_node(node)
executor.spin()知识点 3.5.2：回调组
from rclpy.callback_groups import MutuallyExclusiveCallbackGroup, ReentrantCallbackGroup
# 互斥回调组：组内回调串行执行（默认行为）
group1 = MutuallyExclusiveCallbackGroup()
# 可重入回调组：组内回调可并行执行
group2 = ReentrantCallbackGroup()
# 将订阅者绑定到指定回调组
self.sub = self.create_subscription(
Image, 'camera', self.callback, 10,
callback_group=group2)3.6 本章小结
本章的核心知识点包括六个方面：话题通信采用异步多对多的发布-订阅模型，发布者与订阅者完全解耦；create_publisher(msg_type, topic, qos) 创建发布者，create_subscription(msg_type, topic, callback, qos) 创建订阅者；ROS 2 提供丰富的标准消息类型（std_msgs、sensor_msgs、geometry_msgs 等）；自定义消息接口需要在独立的 CMake 包中定义 .msg 文件；QoS 兼容性取决于可靠性策略，RELIABLE 发布者可与 BEST_EFFORT 订阅者通信，反之不行；多线程执行器和回调组可实现并行消息处理，提高吞吐量。
3.7 练习题
练习 3.1：编写 Publisher 节点发布 Twist 消息控制机器人运动，包含线速度和角速度设置。
练习 3.2：编写 Subscriber 节点订阅 /cmd_vel 话题，打印收到的速度指令。
练习 3.3：创建一个自定义消息接口包，定义包含姓名、年龄、身高字段的 Person.msg。

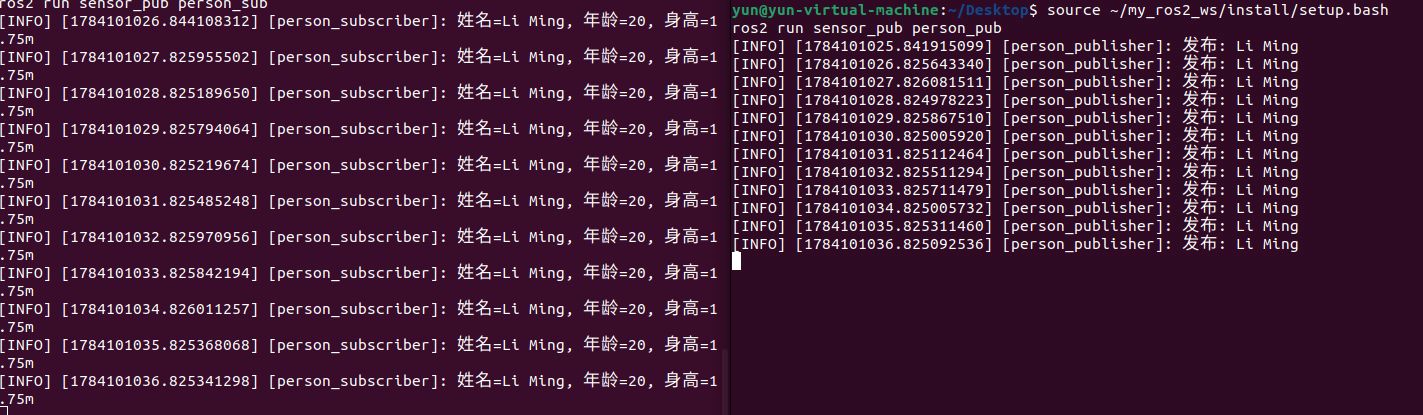

练习 3.4：基于 Person.msg 编写发布者和订阅者节点。
创建发布者： nano ~/my_ros2_ws/src/sensor_pub/sensor_pub/person_publisher.py 输入： import rclpy from rclpy.node import Node from sensor_interfaces.msg import Person
class PersonPublisher(Node): def init(self): super().init('person_publisher') self.publisher = self.create_publisher(Person, '/person_info', 10) self.timer = self.create_timer(1.0, self.publish_person)
def publish_person(self):
msg = Person()
msg.name = 'Li Ming'
msg.age = 20
msg.height = 1.75
self.publisher.publish(msg)
self.get_logger().info(f'发布: {msg.name}')
def main(args=None): rclpy.init(args=args) rclpy.spin(PersonPublisher()) rclpy.shutdown() 创建订阅者： nano ~/my_ros2_ws/src/sensor_pub/sensor_pub/person_subscriber.py 输入： import rclpy from rclpy.node import Node from sensor_interfaces.msg import Person
class PersonSubscriber(Node): def init(self): super().init('person_subscriber') self.subscription = self.create_subscription( Person, '/person_info', self.callback, 10)
def callback(self, msg):
self.get_logger().info(
f'姓名={msg.name}, 年龄={msg.age}, 身高={msg.height:.2f}m')
def main(args=None): rclpy.init(args=args) rclpy.spin(PersonSubscriber()) rclpy.shutdown() 在 sensor_pub/setup.py 中添加： 'person_pub = sensor_pub.person_publisher:main', 'person_sub = sensor_pub.person_subscriber:main', 检查、编译： cd ~/my_ros2_ws/src/sensor_pub python3 setup.py --name cd ~/my_ros2_ws colcon build --packages-select sensor_interfaces sensor_pub --symlink-install source install/setup.bash 终端1： source ~/my_ros2_ws/install/setup.bash ros2 run sensor_pub person_sub 终端2： source ~/my_ros2_ws/install/setup.bash ros2 run sensor_pub person_pub

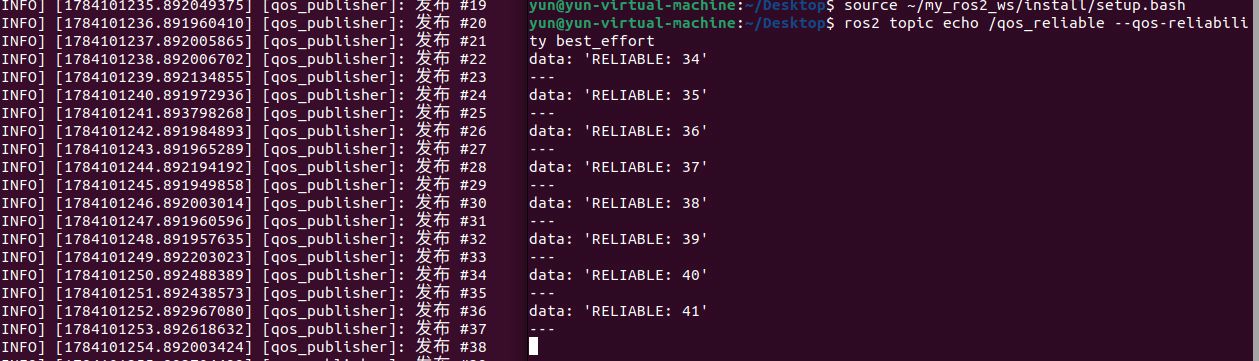

练习 3.5：测试 RELIABLE 和 BEST_EFFORT 兼容性，验证不同 QoS 组合下的通信结果。
·B 终端1 ros2 run topic_demo qos_pub 终端2 ros2 topic echo /qos_reliable --qos-reliability best_effort
练习 3.6：使用 MultiThreadedExecutor 同时运行 2 个 Publisher + 2 个 Subscriber，验证并发性能。
创建： nano ~/my_ros2_ws/src/topic_demo/topic_demo/multi_topic_demo.py 输入： import threading import time
import rclpy from rclpy.callback_groups import ReentrantCallbackGroup from rclpy.executors import MultiThreadedExecutor, SingleThreadedExecutor from rclpy.node import Node from std_msgs.msg import String
class DemoPublisher(Node): def init(self, name, topic, label): super().init(name) self.publisher = self.create_publisher(String, topic, 10) self.label = label self.count = 0 self.timer = self.create_timer(1.0, self.publish_message)
def publish_message(self):
msg = String()
msg.data = f'{self.label}-{self.count}'
self.publisher.publish(msg)
self.count += 1
class DemoSubscriber(Node): def init(self, name, topic, label): super().init(name) self.label = label self.group = ReentrantCallbackGroup() self.subscription = self.create_subscription( String, topic, self.callback, 10, callback_group=self.group)
def callback(self, msg):
thread = threading.get_ident()
start = time.monotonic()
self.get_logger().info(
f'{self.label} 开始 thread={thread}, msg={msg.data}')
time.sleep(0.8)
elapsed = time.monotonic() - start
self.get_logger().info(
f'{self.label} 结束 thread={thread}, 用时={elapsed:.2f}s')
def run(use_multi): rclpy.init() nodes = [ DemoPublisher('publisher_a', '/multi_a', 'PUB-A'), DemoPublisher('publisher_b', '/multi_b', 'PUB-B'), DemoSubscriber('subscriber_a', '/multi_a', 'SUB-A'), DemoSubscriber('subscriber_b', '/multi_b', 'SUB-B'), ] executor = ( MultiThreadedExecutor(num_threads=4) if use_multi else SingleThreadedExecutor() ) for node in nodes: executor.add_node(node) try: executor.spin() except KeyboardInterrupt: pass finally: executor.shutdown() for node in nodes: node.destroy_node() rclpy.shutdown()
def main_single(args=None): run(False)
def main_multi(args=None): run(True) 在 topic_demo/setup.py 添加： 'executor_single = topic_demo.multi_topic_demo:main_single', 'executor_multi = topic_demo.multi_topic_demo:main_multi', 检查并编译： cd ~/my_ros2_ws/src/topic_demo python3 setup.py --name cd ~/my_ros2_ws colcon build --packages-select topic_demo --symlink-install source install/setup.bash 先运行单线程：

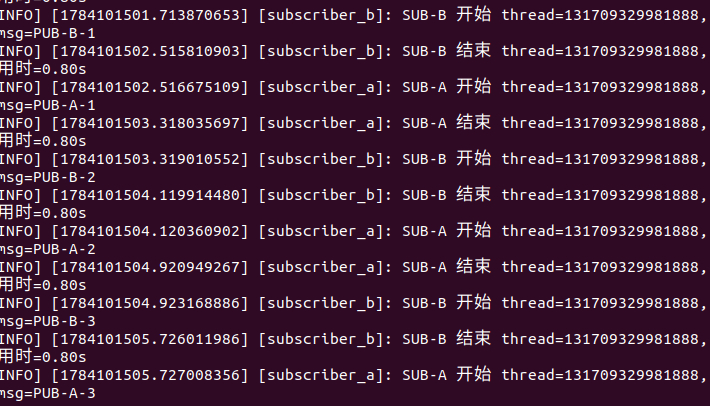

ros2 run topic_demo executor_single
再运行多线程：

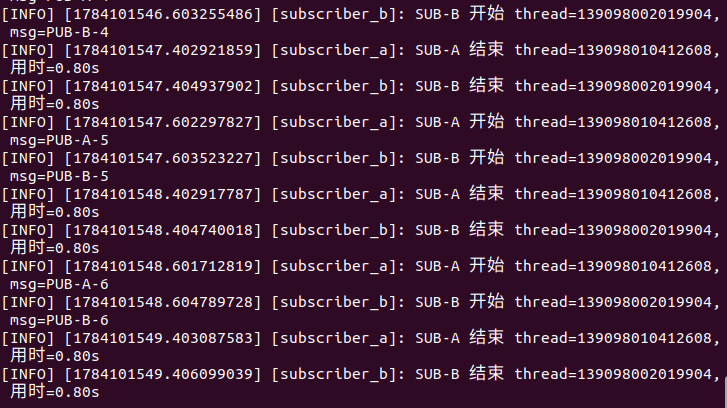

ros2 run topic_demo executor_multi
另开终端验证四个节点： ros2 node list 应包含： /publisher_a /publisher_b /subscriber_a /subscriber_b
仿真结合实例（当前仓库）：订阅 Gazebo 机器人话题验证发布-订阅模型
目标与知识点对应
第3章讲解 Publisher/Subscriber 的异步多对多模型、自定义消息与 QoS。这里使用 robot_sim_demo 启动的 Gazebo 仿真作为真实数据源，订阅底盘的 /cmd_vel、里程计 /odom、激光雷达 /scan，直接观察"仿真 → Bridge → ROS 2 话题 → 你自己的订阅节点"这条链路，把第3章的 API 应用到真实传感器数据。
运行命令
source /opt/ros/jazzy/setup.bash
source install/setup.bash
# 终端 1：启动 Gazebo 并让机器人自动巡航，便于观察话题消息
ros2 launch robot_sim_demo gazebo2.launch.py gui:=true rviz:=true drive:=true
# 终端 2：直观查看传感器话题（对应 3.2 节 ros2 topic 工具）
ros2 topic list
ros2 topic echo /odom --once | head
ros2 topic info /scan
ros2 topic hz /camera/image_raw在自己创建的订阅节点（参考 3.1.3 节 ListenerNode 模板）中订阅 /scan，把 sensor_msgs/msg/LaserScan 的 angle_min/angle_max/ranges 长度打印出来：
self.sub = self.create_subscription(
LaserScan, '/scan', self.cb, qos_profile_sensor_data)需要观察到的现象
运行上述命令后应重点观察三类现象：其一，/odom 的 position.x/y 随时间变化（或在 drive:=false 时基本为 0），体现发布的持续消息流；其二，ros2 topic info /scan 显示 sensor_msgs/msg/LaserScan 与 "Publisher count: 1"，由 gazebo2_bridge 桥接（发布端来自 Gazebo 侧）；其三，你的订阅节点回调不断打印扫描帧，与 ros2 topic hz 测到的频率一致，验证 QoS 深度和传感器高频话题的订阅关系。
源码与相关位置
仿真入口位于 src/robot_sim_demo/launch/gazebo2.launch.py；桥接话题配置位于 src/robot_sim_demo/config/gazebo2_bridge.yaml（含 /scan、/odom、/tf、/clock）；相机内参发布器位于 src/robot_sim_demo/robot_sim_demo/camera_info_publisher.py（/camera/camera_info）；巡航驱动示例（订阅/发布 Twist 逻辑）位于 src/robot_sim_demo/robot_sim_demo/patrol_driver.py。
说明：
/scan等话题的桥接证据见lab_manuals/images/runtime/ch09_gazebo_headless.png。
